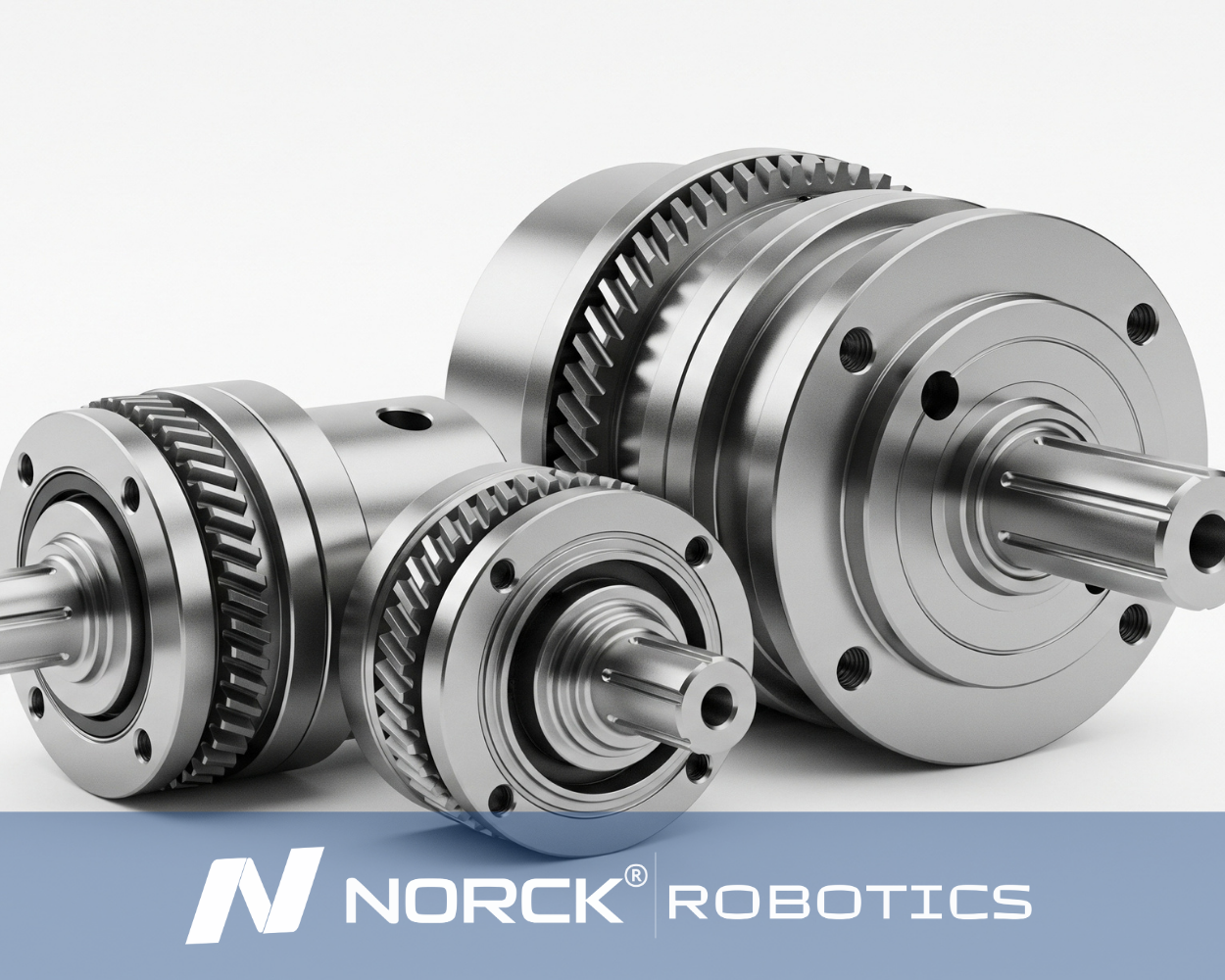

Harmonischer Antriebs-Drehantrieb

Harmonic-Drive-Getriebe oder Wellgetriebe sind Getriebemechanismen zur kompakten, effizienten und spielfreien Übertragung von Bewegungen. Das System besteht im Wesentlichen aus drei Teilen: dem Wellengenerator, dem flexiblen Zahnrad und dem starren Zahnrad.

Schlüsselkomponenten:

• Wellenformgenerator: Es handelt sich in der Regel um eine elliptische Nocke, die in die flexible Verzahnung eingesetzt ist. Dabei entstehen Spannungen, wodurch der Begriff „Dehnungswelle“ ins Spiel kommt, da die Nocke die Verzahnung verbiegt und so diese interessante Bewegung erzeugt.
• Flexible Keilwelle: Es handelt sich um das dünne, flexible Zahnrad, das in die kreisförmige Verzahnung eingreift. Die Verzahnung wird vom Wellengenerator verformt, wodurch sie mit der kreisförmigen Verzahnung in Eingriff gebracht wird.
• Kreisförmige Spline: Das starre Zahnrad besitzt weniger Zähne als die flexible Verzahnung. Die durch den Wellengenerator in die beiden Verzahnungen eingebrachte Spannung bewirkt, dass diese mit hoher Effizienz ineinandergreifen.

Ein herausragendes Antriebssystem ist der Harmonic Drive-Drehantrieb mit Verriegelungsfunktion, der sich durch ein extrem hohes Drehmoment und minimales Spiel auszeichnet. Dadurch eignet er sich hervorragend für Präzisionsanwendungen. Zu den Vorteilen, die ihn besonders für Robotik-, Luft- und Raumfahrt- sowie Automatisierungssysteme prädestinieren, gehören seine kompakte Bauweise und die Möglichkeit, hohe Gesamtuntersetzungsverhältnisse ohne großen mechanischen Aufwand zu erzielen.

Vorteile:

Kompaktes Design: Harmonische Servoantriebe wandeln die Eingangsbewegung in eine Ausgangsbewegung mit extrem hoher Effizienz und in einem kompakten Format um.

• Hohes Drehmoment: Sie übertragen hohe Drehmomente mit geringem Spiel und ermöglichen so eine extrem präzise Steuerung.
• Geringes Spiel: Eine solche Funktion ist von entscheidender Bedeutung in Anwendungen, die hohe Präzision erfordern, wie beispielsweise in der Robotik und Bewegungssteuerung.

Anwendungen:

• Robotik: Wird in Roboterarmen, humanoiden Robotern und anderen Präzisionsbewegungssystemen eingesetzt.
• Luft- und Raumfahrt: Unverzichtbar in Satellitenpositionierungssystemen und allen anderen Luft- und Raumfahrtanwendungen mit einem niedrigen Gewichts-Leistungs-Verhältnis.
• Automatisierung: Wird in Maschinen eingesetzt, die für Bewegungsabläufe kompakte und äußerst zuverlässige Aktuatoren benötigen.

Der Harmonic-Drive-Mechanismus (Wellengetriebe) bietet somit eine hervorragende Lösung für alle Anwendungen, die hohe Präzision, kompakte Bauweise und ein sehr hohes Drehmoment erfordern. Der Harmonic-Drive-Drehantrieb ist ein entscheidendes Element in der modernen Robotik und in vielen fortschrittlichen technischen Systemen und gewährleistet höhere Leistung und Zuverlässigkeit.

Der Harmonic Drive-Drehantrieb zeichnet sich durch seine einzigartige Konstruktion und hervorragende Leistung aus und bietet verschiedene entscheidende Vorteile, die ihn zu einem unverzichtbaren Bestandteil moderner Anwendungen machen. Zu diesen Vorteilen gehören spielfreier Betrieb, hohes Drehmoment und kompakte Bauweise. Dadurch hat er sich zu einem der am häufigsten verwendeten Antriebe in Präzisionsmaschinen, Robotern und deren Systemen in automatisierten Anwendungen entwickelt.

1. Kein Spielraum:

Einer der größten Vorteile des Harmonic Drive-Drehantriebs besteht darin, ein absolut spielfreies Getriebe zu gewährleisten, ohne jegliche Verzögerung oder Bewegung beim Richtungswechsel des Antriebs. Im Harmonic Drive-System gibt es kein Spiel zwischen den Komponenten, da die Verbindung der Zahnräder direkt von Zahn zu Zahn erfolgt und somit kein Spalt für eine Bewegung der Zähne vorhanden ist. Dadurch ermöglicht die extrem präzise Bewegungssteuerung den Einsatz in Anwendungen mit höchsten Genauigkeitsanforderungen, wie beispielsweise in der Robotik, bei CNC-Maschinen und in der Luft- und Raumfahrt.

2. Getriebe mit hohem Drehmoment

Ein weiterer Vorteil des Harmonic Drive-Drehantriebs besteht darin, dass er ein hohes Drehmoment in einem deutlich kompakteren Gehäuse überträgt. Das Wellgetriebeprinzip ermöglicht es diesem Antrieb, ein enormes Ausgangsdrehmoment zu erzeugen und somit außergewöhnliche Leistung für Anwendungen zu liefern, die präzise Bewegungen und sehr genaue Kraftübertragung erfordern. Seine Fähigkeit, ein so hohes Drehmoment zu erzeugen, ist insbesondere für das Bewegen schwerer Lasten auf engstem Raum gefragt. Dadurch eignet er sich hervorragend für Robotik, Medizintechnik und Luft- und Raumfahrt, wo Platzbeschränkungen und hohe Leistung entscheidend sind.

3. Kompaktheit

Der Harmonic Drive-Drehantrieb zeichnet sich durch seine kompakte Bauweise aus. Dieses spezielle Getriebesystem ermöglicht es dem Antrieb, im Vergleich zu herkömmlichen Getriebesystemen ein sehr hohes Drehmoment und eine hohe Leistung auf kleinstem Raum zu erzielen. Er eignet sich für vielfältige Anwendungen mit begrenztem Platzangebot, darunter Roboterarme, Satelliten und kleine Industriemaschinen. Trotz seiner kompakten Größe bewältigt er außergewöhnlich hohe Lasten und präzise Bewegungssteuerungsaufgaben und ist somit die ideale Lösung für moderne, platzsparende Technologien.

Zusammenfassung der Vorteile:

• Kein Spielraum: Zur Gewährleistung präziser, gleichmäßiger und genauer Bewegungen, insbesondere für Anwendungen in der Robotik und Automatisierung.
• Hohes Drehmoment: Hohe Drehmomentübertragung in kompakter Bauform, ideal geeignet für leistungsstarke und platzsparende Anwendungen.
• Kompaktheit: Ein kleiner Formfaktor beeinträchtigt die Leistung bei platzkritischen Anwendungen wie Robotik und Luft- und Raumfahrt nicht.

Zusammenfassend bietet der Harmonic Drive-Drehantrieb eine Kombination aus spielfreier Übertragung, hohem Drehmoment und kompakter Bauweise. Dadurch ist er eine unverzichtbare Komponente in Anwendungen, die hohe Präzision, geringen Platzbedarf und hohe Leistung erfordern. Anspruchsvolles Design und einwandfreie Funktion sind in Branchen wie Robotik, Luft- und Raumfahrt und Automatisierungstechnik, wo Zuverlässigkeit und Effizienz von größter Bedeutung sind, unerlässlich.

• Ungewöhnliches Design: Die Funktionsweise eines harmonischen Getriebe-Drehantriebs basiert auf dem Prinzip hoher Übersetzungsverhältnisse und zeichnet sich durch sein einzigartiges Design mit speziellen Komponenten wie einer flexiblen Verzahnung, einer kreisförmigen Verzahnung und einem Wellengenerator aus, die harmonisch zusammenwirken, um eine sehr hohe Untersetzung in einem sehr kompakten Gehäuse zu erreichen.
• Biegen Spline Mechanismus: Die flexible Verzahnung ist das wichtigste Teilsystem des Harmonic-Drive-Getriebes; sie arbeitet mit dem Wellengenerator zusammen, um sich zu verformen. Diese Verformung ermöglicht eine effiziente Kraftübertragung durch den Mechanismus bei gleichzeitig kompakter Bauweise.
• Hohe Getriebeuntersetzung: Das Übersetzungsverhältnis ergibt sich aus der Differenz der Gesamtzahnanzahl zwischen dem Kreisverzahnungsrad und dem flexiblen Verzahnungsrad. Dadurch werden hohe Untersetzungen auf sehr kleinem Raum ermöglicht, üblicherweise 100:1 oder sogar noch höher.
• Vernachlässigbares Feedback: Darüber hinaus wurden Harmonic-Drive-Drehantriebe entwickelt, um das Getriebespiel effektiv zu minimieren. Dies führt zu einem höheren Grad an Präzision und Genauigkeit in der Bewegungssteuerung. Dies ist äußerst wichtig für Anwendungen wie Robotik, Kamerastabilisierungssysteme und andere Hochleistungssysteme.
• Kompakt und leicht: Der innovative Getriebemechanismus hat die Länge und das Gewicht von Harmonic-Drive-Aktuatoren im Vergleich zu herkömmlichen Getriebesystemen dynamisch reduziert, um den Anforderungen von Anwendungen mit begrenztem Bauraum gerecht zu werden.
• Drehmomenteffizienz im Getriebe: Drehmomente werden ohne nennenswerten Energieverlust oder Reibung übertragen, was die Arbeitseffizienz und die Lebensdauer erhöht.
• Robustheit: Die geringere Anzahl beweglicher Teile in harmonischen Getriebe-Drehantrieben reduziert den Verschleiß der Antriebe und verlängert somit deren Lebensdauer und verbessert deren Leistung.
• Anwendungen: Dank ihrer kompakten Bauweise, hoher Übersetzungsverhältnisse und Präzision eignen sich die harmonischen Getriebe-Drehantriebe für den Einsatz in der Robotik, Luft- und Raumfahrt, Industrieautomation sowie zur Kamerastabilisierung.
