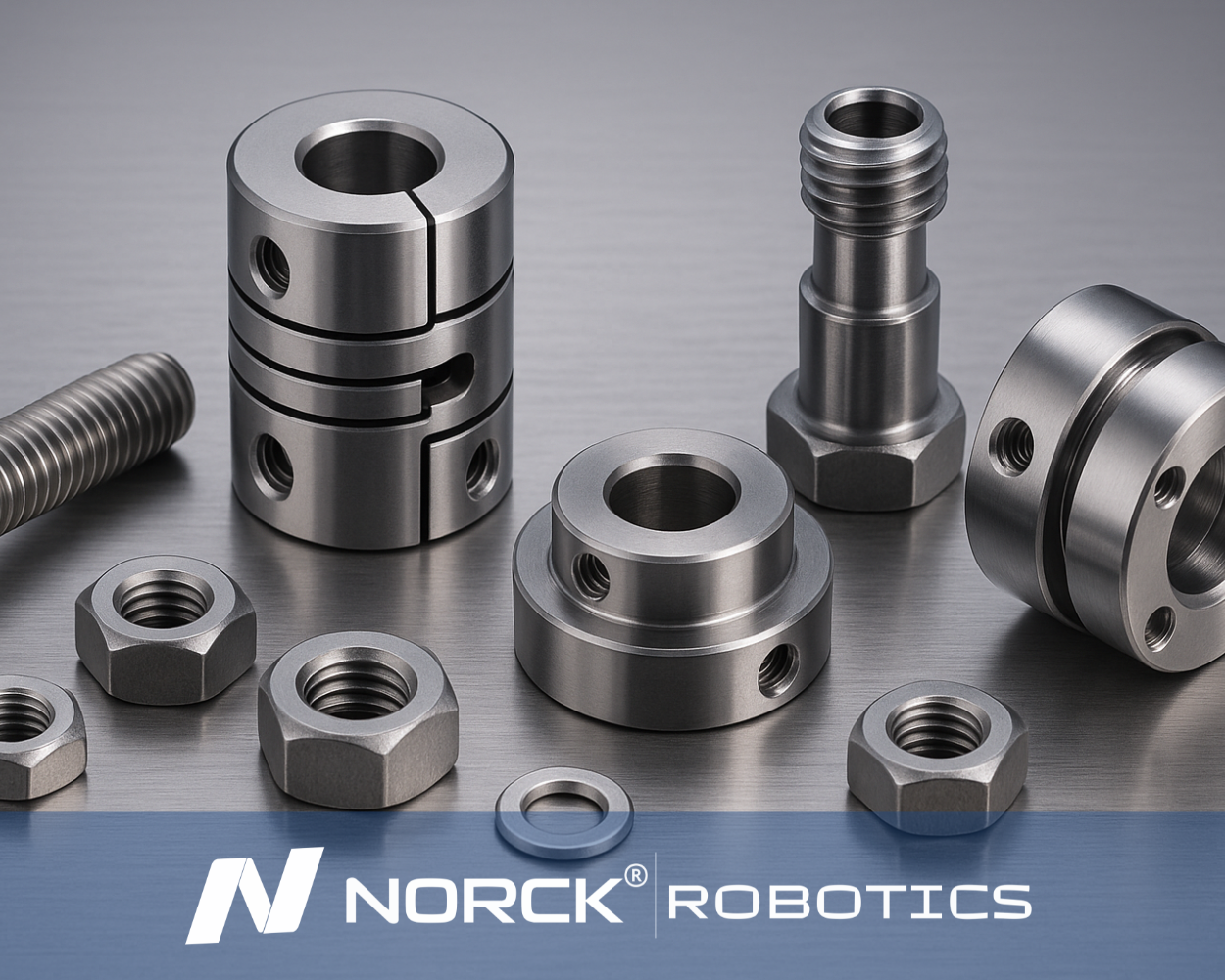

Präzisionsbefestigungselemente und -kupplungen spielen eine wesentliche Rolle für die korrekte Verbindung von Komponenten in Roboterstrukturen. Dabei handelt es sich um hochpräzise Schrauben, Muttern und Passstifte, die eine exakte Ausrichtung gewährleisten, sowie um Presspassungselemente, die die strukturelle Stabilität während der Bewegung sicherstellen. Diese langlebigen und sicheren Befestigungselemente gewährleisten die einwandfreie Funktion und Präzision von Robotersystemen. Die Kupplungen müssen spielfrei sein, um die Verbindung zwischen Wellenmotoren und Lasten herzustellen und jegliches Spiel und Fehlausrichtung zu minimieren. Flexible Membran- und formschlüssige Kupplungen werden in der Robotik aufgrund ihrer Reaktionsfähigkeit und Stabilität am häufigsten bevorzugt. Norck Robotics bietet außerdem kundenspezifische Lösungen für Roboteranwendungen an, einschließlich Befestigungselementen und Schnellverschlussmechanismen.
Befestigungselemente oder Verbindungsteile (Schrauben, Muttern, Stifte) sind aus all den folgenden Gründen grundlegende Komponenten für die Robotermontage.
Befestigungselemente oder Verbindungsteile (Schrauben, Muttern, Stifte) sind aus den folgenden Gründen grundlegende Komponenten für die Robotermontage:
Norck Robotics, als eine Abteilung von Norck, arbeitet stolz unter ISO 9001:2015 Zertifizierung.
Zu den wichtigsten Aspekten gehören:
Diese Zertifizierung spiegelt Norck Robotics wider’ Kontinuierliches Engagement für Qualität und Leistung.
Klicken Hier Um unsere ISO-Zertifizierung einzusehen.
Bei Roboterbaugruppen gibt es spezielle Ausrichtungsmerkmale, die die Genauigkeit und Wiederholbarkeit der Positionierung von Bauteilen gewährleisten sollen. Die wichtigsten davon sind die folgenden:
Passstifte sind zylindrische Stifte aus gehärtetem Stahl oder Edelstahl, die präzise in aufgebohrte Löcher passen. Sie dienen dazu, die genaue Ausrichtung von zwei oder mehr Bauteilen sicherzustellen, um eine korrekte Positionierung zu gewährleisten und Fehlausrichtungen während des Betriebs und der Montage zu minimieren.
Positionierstifte dienen zur präzisen Positionierung gängiger Bauteile in Vorrichtungen und Spannwerkzeugen und ermöglichen schnelle und wiederholgenaue Ausrichtungen. Sie können in modularen Robotersystemen oder kundenspezifischen Anlagen eingesetzt werden und erlauben es dem Anwender, Komponenten einfach zu demontieren und anschließend neu zu konfigurieren, ohne die Ausrichtung zu beeinträchtigen.
Diese Buchsen werden häufig in Verbindung mit anderen Bauteilen verwendet, um Bewegungen zu führen und zu unterstützen und gleichzeitig die Ausrichtung beizubehalten. Darüber hinaus gelten sie oft als wertvolle Komponenten in Gelenken und rotierenden Bauteilen, bei denen minimales Spiel erwünscht ist.
Einpresshülsen,-ringe oder Begrenzungsvorrichtungen sind dazu bestimmt, in Bohrungen eingesetzt zu werden, um Wellen oder Stifte in Position zu führen und so die ansonsten engen Toleranzen zwischen beweglichen Teilen aufrechtzuerhalten.
Diese Merkmale, wie beispielsweise Ausrichtungsschlüssel, sind wichtig bei rotierenden Baugruppen, bei denen die festgelegten Konstruktionsanforderungen von der Ausrichtung der Motorwelle eines Antriebssystems mit den zugehörigen Kupplungen und Zahnrädern abhängen oder um Schlupf in Drehmoment übertragenden Systemen mit Spiel zu vermeiden.
Befestigungselemente mit engen Toleranzen sind wichtig, um die Gesamtpräzision eines Robotersystems zu gewährleisten. Hier ist der Grund dafür:
Hochpräzise Verbindungselemente, wie beispielsweise Passstifte und Schrauben mit engen Toleranzen, gewährleisten, dass die Bauteile bei der Montage in der gewünschten Ausrichtung bleiben. Es ist entscheidend, die Fehlerakkumulation in den Gelenken, Verbindungsarmen und Rahmen der Robotik zu verhindern, um die korrekte Positionierung und Wiederholgenauigkeit des Systems sicherzustellen.
In dynamischen Systemen führt Vibration und Bewegung häufig zum Lösen von Verbindungselementen mit geringen Toleranzen. Verbindungselemente mit hohen Toleranzen sitzen hingegen fest genug, um ein Verrutschen zu verhindern und eine gleichbleibende Verbindungsposition sowie strukturelle Steifigkeit auch bei wiederholtem Betrieb zu gewährleisten.
Präzisionsbefestigungselemente sollten die Kraftverteilung über ein verbundenes Bauteil auf dessen voraussichtlichen Verwendungszweck beschränken. Präzisionsbefestigungselemente reduzieren die Gefahr von mechanischen Spannungskonzentrationen, die zu Verformungen und im schlimmsten Fall zu Spiel und Ungenauigkeiten im Robotersystem führen können.
Viele Robotersubsysteme arbeiten mit Toleranzen im Mikrometerbereich, insbesondere bei spielfreien Kupplungen oder Präzisionsbaugruppen. Hochpräzise Befestigungselemente gewährleisten die Einhaltung dieser Toleranzen, insbesondere im realen Betrieb.
Norck Robotics entwickelt und fertigt Präzisionsbefestigungselemente und Präzisionskupplungen für zuverlässige mechanische Verbindungen in Robotik- und Automatisierungssystemen. Unsere Befestigungselemente und Kupplungen sind für Hochleistungsanwendungen konzipiert und zeichnen sich durch präzise Toleranzen, Langlebigkeit und einfache Integration in Aktuatoren, Getriebe und Bewegungsbaugruppen aus. Ob Sie Befestigungselemente und Kupplungen für miniaturisierte Roboter oder große Maschinen benötigen, Norck Robotics bietet Standard- und kundenspezifische Präzisionskupplungen, die den Anforderungen an Drehmoment, Fehlausrichtung und Vibrationen gerecht werden.
Kupplungen sind mechanische Vorrichtungen, die an zwei rotierenden Wellen befestigt werden – im Wesentlichen zwischen der Motorwelle und der Last (z. B. dem Getriebe oder dem Aktuator) –, um die Übertragung von Drehmoment und Drehbewegung von einer Welle zur anderen zu gewährleisten. In der Robotik müssen sie aufeinander abgestimmt sein, um eine reibungslose, zuverlässige und präzise Bewegung zwischen den Bauteilen sicherzustellen.
Hier sind einige Gründe, warum diese Kupplungen in Robotersystemen spielfrei sein sollten:
Spielfreie Kupplungen (flexible Membran- oder formschlüssige Typen) müssen gewährleisten, dass zwischen den Wellenumdrehungen keinerlei Verzögerung oder ungleichmäßige Lockerheit auftritt. Dies ist besonders wichtig für eine präzise Steuerung in Anwendungen wie Roboterarmen, Greifern und CNC-Maschinen.
In Robotersystemen, bei denen Bewegungen im Millimeter- oder Submillimeterbereich von entscheidender Bedeutung sind, wie beispielsweise bei medizinischen Robotern oder Bestückungsmaschinen, kann Spiel in den Getrieben zu sehr gravierenden Positionsfehlern führen. Spielfreie Kupplungen gewährleisten daher, dass die entsprechende Bewegung präzise übertragen wird.
Das Umkehrspiel verzögert das Robotersystem und beeinträchtigt die Reaktionszeit und die Wiederholgenauigkeit. Eine spielfreie Kupplung gewährleistet eine konstante Leistung selbst bei variablen Lasten und Bewegungsprofilen.
Durch die Beseitigung des internen Spiels minimieren diese Kupplungen Stoßbelastungen und Vibrationen, wodurch die Lebensdauer der Komponenten verlängert und der Betrieb reibungsloser gestaltet wird.
Alles in allem sind spielfreie Kupplungen ein integraler Bestandteil von Hochleistungs-Robotersystemen, die Präzision, Konstanz und Langlebigkeit erfordern.
Norck ist auf eine breite Palette kundenspezifischer Lösungen im Bereich Präzisionsbefestigungselemente und -kupplungen spezialisiert, die den besonderen mechanischen und strukturellen Anforderungen moderner Robotersysteme gerecht werden. Folgende Leistungen bietet Norck an:
Spezialbefestigungselemente wie Schrauben, Muttern und Passstifte können von Norck konstruiert und gefertigt werden. Die Befestigungselemente können exakt nach den Vorgaben des Kunden gefertigt werden, einschließlich Abmessungen, Materialgüten und Oberflächenbeschaffenheit, die auf Ihre spezifischen mechanischen Belastungen, thermischen Bedingungen oder Montageanforderungen zugeschnitten sind.
Zwei zum Preis von einem. Bei manchen Systemen sind schnelle Umkonfigurationen oder Wartungsarbeiten erforderlich (z. B. bei Forschungsanlagen oder modularen Robotern). GrenSmart bietet kundenspezifische Schnellverschlussbefestigungen, die sowohl Sicherheit als auch einen schnellen Austausch und die Anpassung einzelner Teile ermöglichen.
Die spielfreien Sonderanfertigungen von Norck können für verschiedene Drehmomente, Wellengrößen und Fehlausrichtungseigenschaften gefertigt werden. Diese Kupplungstypen werden eingesetzt, wenn ein Robotersystem eine extrem gleichmäßige Bewegung mit hoher Positionsgenauigkeit benötigt.
Norck passt Materialien und Beschichtungen an Anwendungen an, die besondere und anspruchsvolle Bedingungen erfordern, wie beispielsweise in der Luft- und Raumfahrt, der Unterwasserrobotik oder bei Produkten für Reinräume. Von leichten Aluminiumlegierungen bis hin zu hochfestem Titan oder korrosionsbeständigen Edelstahlschrauben können die Befestigungselemente individuell an die anspruchsvollen Anforderungen dieser Anwendungen angepasst werden.
Norck kann kundenspezifische integrierte Montage- und Übertragungssysteme entwickeln, die die Befestigung mit der Drehmomentübertragung kombinieren und die Funktionen direkt miteinander verbinden, um den Platzbedarf in einer Baugruppe zu maximieren.
Neben dem eigenen Expertenteam im Bereich Ingenieurwesen bietet Norck Robotics Zugang zu einem Netzwerk von Hunderten von erstklassigen Systemintegratoren, Roboterherstellern und Komponentenlieferanten in den Vereinigten Staaten, Deutschland und ganz Europa.
Die Zusammenarbeit mit Norck Robotics reduziert die Abhängigkeit von manueller Arbeit, erhöht die Produktionskonsistenz und schützt Ihre Abläufe vor unvorhergesehenen Störungen, Qualitätsproblemen und Schwankungen. Dies stärkt die Widerstandsfähigkeit der Lieferkette Ihres Unternehmens.
Norck Robotics treibt die digitale Automatisierung voran, indem das Unternehmen kundenspezifisch entwickelte Robotergreifer, fortschrittliche Bildverarbeitungssysteme und innovative Simulationssoftware entwickelt. Mit einem KI-gesteuerten, datenzentrierten Ansatz ermöglicht Norck Robotics intelligenteres Systemdesign, optimale Leistung und vorausschauende Wartungslösungen.
Norck Robotics ermutigt seine Partner, durch die Effizienz der Roboterautomatisierung den Energieverbrauch und den Materialabfall zu reduzieren und somit Klimaneutralität zu erreichen, und bevorzugt umweltbewusste Zulieferer.
